JV-1124N128网络视频录像机
产品概述
JV-1124N128是集高解码、高存储等多种技术为一体的高盘位NVR。4U机箱，高密度集成，支持插4张扩展卡，三种扩展卡类型。灵活自选的扩展卡，适用于多种室内外应用场景。丰富的告警输入输出接口，满足各类室内外监控组网的需求。适用于楼宇、社区、园区、连锁店、加油站、商超等中小型园区监控项目。
产品外观

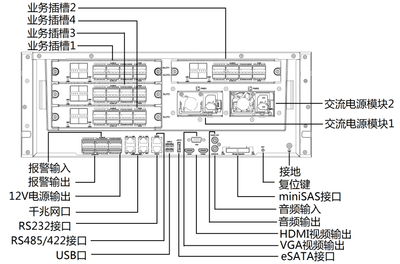

产品接口图
产品尺寸图
产品特点
支持4个千兆网卡，支持多网络IP设定等应用
可接驳符合ONVIF、RTSP协议的第三方摄像机
支持标准国标GB28181（2016）协议
支持超级265智能编码技术；支持H.265、H.264编码
支持4K高清网络视频的预览、存储与回放
支持2个HDMI、1个VGA，支持异源同时输出，HDMI支持4K显示输出
支持4个扩展插槽，可灵活选配4口/6口解码卡、接口扩展卡或智能卡
支持对重要录像的锁定、解锁，支持警前警后录像
支持智能搜索、回放功能，有效提高录像检索与回放效率
支持最大16路同步回放和多路同步倒放
支持人脸检测/区域入侵/越界检测/音频检测等多种智能检测接入和联动
支持对人脸图片的实时检索和备份
支持客流量统计
支持24个SATA接口，单盘最大10TB，支持一个eSATA接口
支持2个miniSAS接口，单个miniSAS接口可扩展16个SATA接口
支持RAID0/1/5/6/10/50/60阵列存储；支持N+1热备功能
支持硬盘配额和盘组存储模式，实现录像定向存储
支持网络检测（网络流量监控、网络抓包、网络资源统计）功能
支持UPnP(通用即插即用)、NTP(网络校时)、SMTP(邮件服务)、FTP(文件传输)、PPPoE(拨号上网)、DDNS(动态域名解析)、DHCP(自动获取IP地址)、NFS(接入NAS)、UNP（NAT穿越）
典型应用
产品规格
产品型号 | JV-1124N128 |
解码 | 视频解码 | 支持H.265、H.264 HP@L4、H.264 MP@L3 |
解码能力 | 5 x 4K@30, 20 x 1080P@30, 24 x 1080P@25, 40 x 960P@25, 45 x 720P@30, 54 x 720P@25, 96 x D1 |
音频解码 | G.711 |
视音频输入 | 网络视频输入 | 最高可接入128路800万H.265或H.264相机 |
网络视频接入带宽 | 768Mbps |
音频输入 | 1路（RCA接口） |
视音频输出 | HDMI输出 | 2路 HDMI分辨率：1024x768/60HZ、1280x720/60HZ、1280x1024/60HZ、1600x1200/60HZ、 1920x1080/50HZ、1920x1080/60HZ、4K（3840x2160）/30HZ |
| 视音频输出 | VGA输出 | 1路 VGA 分辨率：1024x768/60HZ、1280x720/60HZ、1280x1024/60HZ、1600x1200/60HZ、 1920x1080/50HZ、1920x1080/60HZ |
| 视音频输出 | 音频输出 | 1路（RCA接口） |
| 视音频输出 | 普通预览分屏模式 | 1/4/6/8/9/16/25/36/64画面 |
| 视音频输出 | 走廊模式 | 3/4/5/7/9/10/12/16/32画面 |
语音对讲 | 一对语音对讲接口（与音频输入输出接口复用） |
|
视音频编解码参数 | 录像分辨率 | 12MP/8MP/6MP/5MP/4MP/3MP/1080P/960P/720P/960H/D1/2CIF/CIF/QCIF |
| 视音频编解码参数 | 同步回放 | 16 |
| 视音频编解码参数 | 回放模式 | 即时回放、普通回放、事件回放、标签回放、智能回放、日志回放、图片回放、外部文件回放 |
| 视音频编解码参数 | 备份模式 | 常规备份、图片备份、录像剪辑备份 |
| 视音频编解码参数 | 存储模式 | RAID 0/1/5/6/10/50/60 |
硬盘驱动器 | 类型 | 24个SATA接口，1个eSATA接口 |
| 硬盘驱动器 | 容量 | 每个接口均支持500GB/1TB/2TB/3TB/4TB/5TB/6TB/8TB/10TB等容量硬盘 |
外部接口 | 网口 | 4个，RJ45 10M/100M/1000M自适应以太网口 |
| 外部接口 | USB接口 | 2个USB2.0，2个USB3.0 |
| 外部接口 | 串口 | 1个RS232串口（RJ45），1个RS485/422串口（RJ45） |
| 外部接口 | 报警输入接口 | 24路 |
| 外部接口 | 报警输出接口 | 8路 |
| 外部接口 | MiniSAS接口 | 2个 |
| 外部接口 | 解码卡接口 | 4个 |
| 外部接口 | 电源输出 | 12V电源输出（凤凰端子） |
其他 | 电源 | 交流供电，100～240V AC，带电源开关 |
| 其他 | 双电源冗余 | 支持双电源冗余 |
| 其他 | 功耗（不含硬盘） | ≤ 200W |
| 其他 | 工作温度 | -10°C ~ + 55°C |
| 其他 | 工作湿度 | 10% ~ 90% （无冷凝） |
| 其他 | 重量（不含硬盘） | ≤ 15.0 Kg |
| 其他 | 尺寸 | 4U高度， 175.3mm（高）×484.6mm（宽）×533.0mm（深） |
